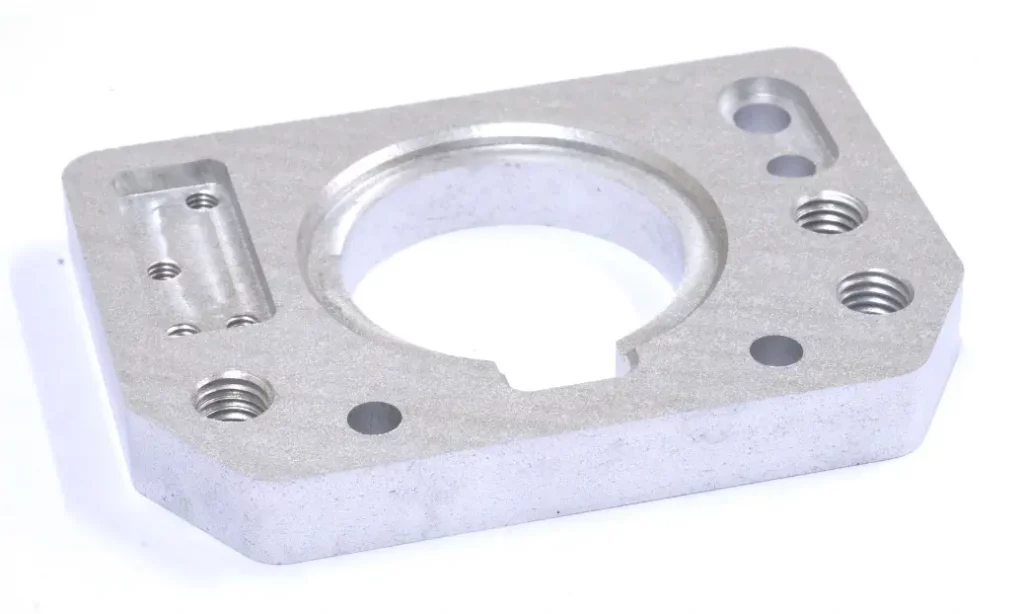

Eine einfache Geometrie spart Zeit, Werkzeugverschleiß und Kosten.
Mit den Designrichtlinien von 2DCNCPARTS.COM
optimieren Sie Ihre CNC-Frästeile für eine effiziente, präzise Fertigung.
Je einfacher das Bauteil, desto kürzer die Fräszeit und niedriger die Kosten.
2DCNCPARTS.COM fertigt 2D-CNC-Teile in abgestuften Bearbeitungsstufen.
Diese Variante ist am effizientesten, da mehrere Teile in einem Setup gefertigt werden können.
Wir empfehlen große Innenradien (≥ 4 mm) und Materialdicken nach Standardplatten –
das verkürzt die Fräszeit und reduziert Werkzeugwechsel.
Zweiseitige Bearbeitung erfordert exaktes Ausrichten und erhöht den Aufwand.
Von der Rückseite können nur innere Konturen wie Taschen, Bohrungen oder Gewinde gefertigt werden.
Bei Bedarf erstellen wir ein Angebot per Mail.
Seitliche Bohrungen, Passungen oder Gewinde sind möglich, erfordern jedoch ein zusätzliches Spannsetup.
Wir fertigen nach der im Modell definierten Geometrie, sofern die Bereiche in der Aufspannung bearbeitbar sind.
Aufpreis bei Einzelstücken: 2 € pro Bohrung, 4 € pro Gewinde.
2DCNCPARTS.COM fertigt ausschließlich aus Aluminiumplatten –
ideal für präzise, flache 2D-CNC-Frästeile mit hoher Maßhaltigkeit.
Aluminium Gussplatte 5083 beidseitig feinstgefräst, perfekt geeignet für Maschinebauteile
Lagernde Dicken beidseitg plangefräst: 5, 6, 8, 10, 12, 15 , 20mm
Lagernde Dicke Blech gewalzt: 3mm
| Mechanische Eigenschaften* | Wert |
|---|---|
| Dehngrenze Rp0,2 [MPa] | ≥ 125 |
| Zugfestigkeit Rm [MPa] | ≥ 270 |
| Bruchdehnung A50 [%] | ≥ 15 |
| Härte Brinell | 70 |
*detaillierte Eigenschaften im Werkstoffdatenblatt
5083 DatenblattHochfeste Aluminium Walzplatte 7075 T651, perfekt geeignet für hohe Ansprüche an die Festigkeit
Lagernde Dicke Blech gewalzt: 10, 20mm
| Mechanische Eigenschaften* | Wert |
|---|---|
| Dehngrenze Rp0,2 [MPa] | ≥ 440 |
| Zugfestigkeit Rm [MPa] | ≥ 525 |
| Bruchdehnung A50 [%] | ≥ 6-8 |
| Härte Brinell | 140 |
*detaillierte Eigenschaften im Werkstoffdatenblatt
7075 Datenblatt
Mit unserer Vakuumspanntechnik fertigen wir Teile ab 20 x 20 mm Größe.
Kleinere Geometrien können nach Rücksprache manuell geprüft und ggf. gefertigt werden.
Das maximale Fertigungsformat beträgt 950 x 450 x 20 mm.
Unsere Software überprüft diese Maßgrenzen automatisch beim Upload.
2DCNCPARTS.COM fertigt CNC-Frästeile mit hoher Maßgenauigkeit.
Leichte Abweichungen zum CAD-Modell sind prozessbedingt möglich.
Typische Fertigungstoleranz: ±0,05 mm pro 100 mm,
garantiert wird ±0,1 mm pro 100 mm bei Raumtemperatur.
Für Passungen stehen Reibahlen von Ø 2–30 mm (H7) zur Verfügung,
darüber hinaus fertigen wir H9-Passungen durch präzises Fräsen. Der Aufpreis beträgt 2 € netto pro Passung.
Passungen werden während der Fertigung stichprobenartig geprüft.
Abweichungen über +0,02 mm werden als außerhalb der Toleranz betrachtet
und können entsprechend reklamiert werden.

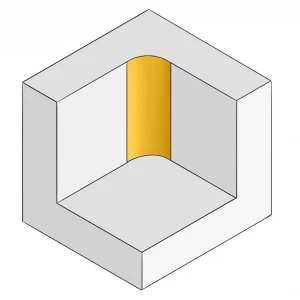

Bei 2dcncparts werden Ecken und Konturen automatisch mit einem Fräser bearbeitet. Dadurch entstehen in den Innenecken kleine Rundungen – scharfe Innenkanten sind technisch nicht möglich.
Für besonders günstige Preise empfehlen wir, bei Ihrem Design einen Innenradius von mindestens 4 mm einzuplanen.
Je nach Materialdicke können wir folgende minimalen Innenradien fräsen:
| Materialdicke | Minimaler Innenradius |
|---|---|
| 6 mm | 0,6 mm |
| 10 mm | 0,8 mm |
| 20 mm | 1,6 mm |
2DCNCPARTS.COM fertigt Bohrungen und Passungen exakt nach CAD-Geometrie.
Bohrungen werden je nach Durchmesser gebohrt, aufgefräst oder gerieben.
Für Passungen stehen Reibahlen von Ø 2–30 mm (H7) in 1 mm-Schritten zur Verfügung.
Größere Durchmesser werden durch präzises Fräsen mit H9-Genauigkeit gefertigt.
Der Aufpreis beträgt 2 € netto pro Passung.
Passungen werden während der Fertigung stichprobenartig geprüft.
Abweichungen über +0,02 mm gelten als außerhalb der Toleranz und können reklamiert werden.

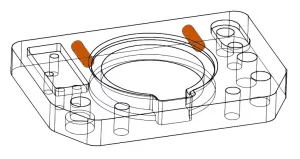

2DCNCPARTS.COM fertigt seitliche Bohrungen, Gewinde und Passungen
präzise nach CAD-Geometrie. Die Bearbeitung erfolgt durch Fräsen oder Bohren bis zu einer Tiefe von 20 mm.
Der Aufpreis beträgt 2 € netto pro seitlicher Bohrung
und 4 € netto pro seitlichem Gewinde oder Passung.
Seitliche Bearbeitungen sind möglich, sofern die Bereiche in der Aufspannung zugänglich sind.
2DCNCPARTS.COM fertigt metrische Gewinde von M3 bis M12 direkt beim Fräsen.
Aktuell benötigen wir dazu das Kernloch im Bauteil sowie eine Positionsskizze oder technische Zeichnung.
Die Gewindetiefe richtet sich nach dem Nenndurchmesser:
Hinweis: Modellierte Gewinde aus CAD-Systemen (z. B. Fusion 360) werden derzeit nicht automatisch erkannt.
Bitte deaktivieren Sie modellierte Gewinde vor dem STEP-Export.
Wir empfehlen, Text nur dann direkt in das Bauteil zu integrieren, wenn er technisch notwendig ist
(z. B. Beschriftungen oder Positionsmarkierungen). Unsere Software erkennt Gravuren derzeit nicht automatisch.
Texte mit einer Mindestinnenbreite von 1,1 mm können gefräst werden,
empfohlen ist eine Gravurtiefe von etwa 0,2 mm.
Kleinere Gravuren können unvollständig oder gar nicht abgebildet werden.

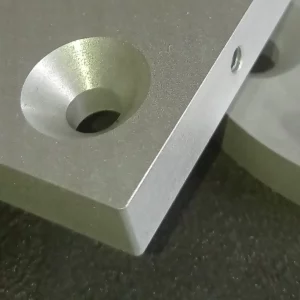

2DCNCPARTS.COM führt an allen Bauteilen einen automatischen Kantenbruch von 0,1 mm durch.
Optional können stärkere Fasen bis 0,3 mm gefertigt werden, wenn dies funktional erforderlich ist.
Zusätzliche Fasen oder Radien erhöhen den Bearbeitungsaufwand und sind in der Regel nur nötig,
wenn eine Passung, Dichtfläche oder manuelle Handhabung dies erfordert.
Alle Bauteile werden standardmäßig mit einem mechanischen Kantenbruch von 0,1 mm auf Ober- und Unterseite entgratet.
Für Innenrundungen unter 3 mm Radius kann die Entgratung fertigungsbedingt unvollständig sein.
Auf Wunsch fertigen wir stärkere Kantenbrüche bis 0,3 mm.
Bei sehr kleinen Innenradien kann dabei ein leichter Absatz sichtbar bleiben.
Wände und Stege sollten eine Mindeststärke von 1 mm aufweisen.
Dünnere Bereiche können während der Bearbeitung instabil werden oder brechen.
Alle Aluminiumteile werden nach dem Fräsen mechanisch entgratet, chemisch nachbearbeitet und gereinigt.
Dadurch entstehen saubere, gleichmäßige Kanten; leichte Verfärbungen der Oberfläche sind prozessbedingt und normal.
Feine Fräs- oder Bearbeitungsspuren sowie oberflächliche Kratzer können trotz sorgfältiger Fertigung auftreten und sind technisch bedingt.
